福利视频秘密网址在线观看-福利视频午夜-福利视频一二区-福利视频一二三在线视频免费观看-福利视频一区二区-福利视频一区二区三区

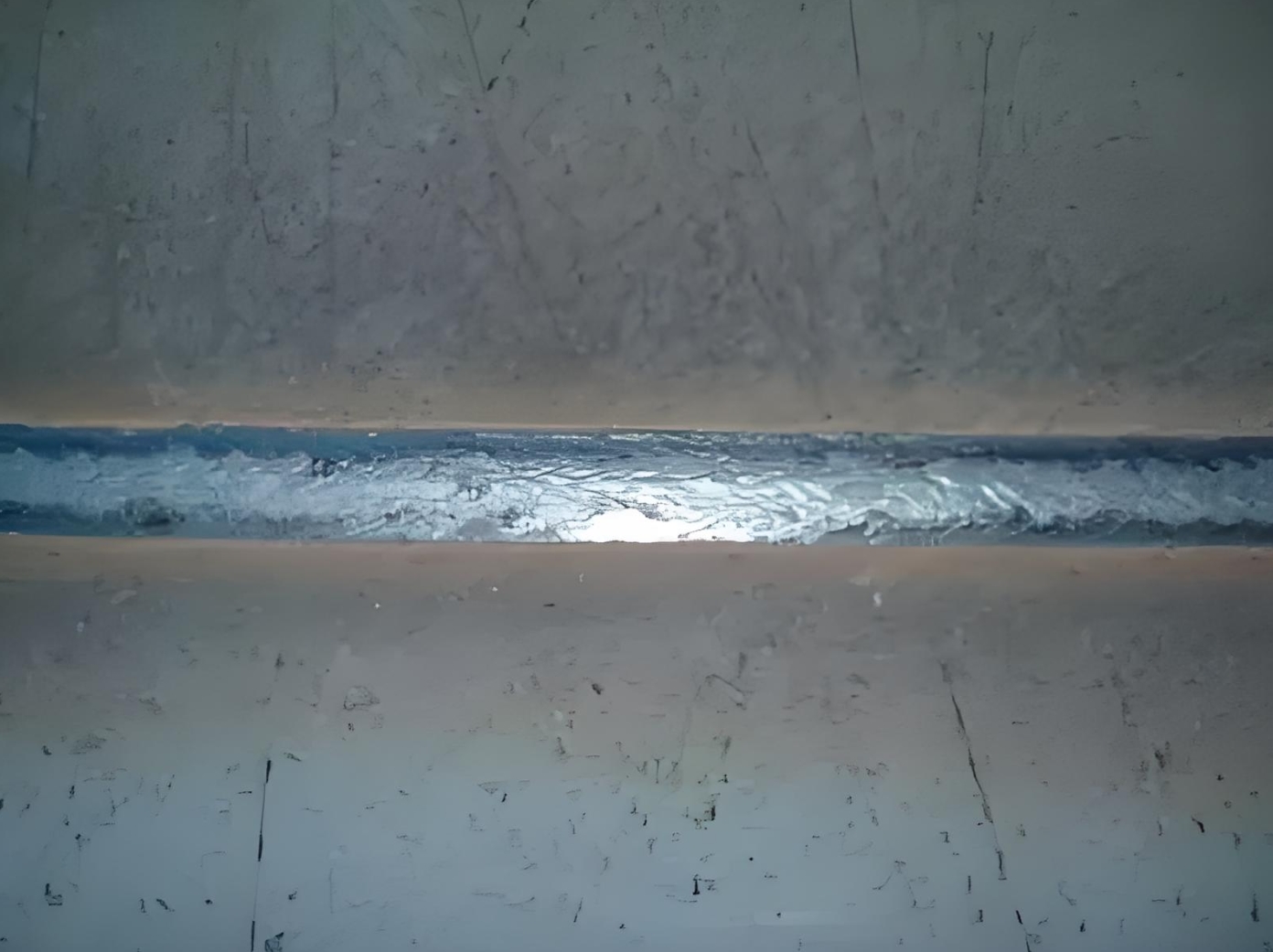

根據勞動人事部頒發的《鍋爐壓力容器焊工考試規則》、《蒸汽鍋爐安全監察規程》及《壓力美容器安全監察規程》的規定，對焊工考試和受技術監督的焊接產品，不論采用哪種焊接方法，都要求焊縫達到射線探傷二級或三級的技術條件。對于只能從單面焊接的壓力管道、壓力容器封頭及有關類似的焊接產品，只有達到在一側焊接根部焊透成形的焊縫(不加墊板或墊圈)才能滿足這一技術要求，必須掌握“單面焊雙面成形”的焊接工藝方法。

對于手工電弧焊“單面焊雙面成形”工藝按照操作方法，可分為連續焊法和間斷滅弧焊法兩種。

在低碳鋼和低合金鋼焊接第一層時幾乎都采用間斷滅弧焊。這種焊法能使用較大電流，具有較大的穿透力，并能控制熔池溫度和開關，能夠做到根部焊透，而連續焊法即不間斷電弧的連續焊接則必須使用較小的焊接電流，在起焊時溫度低，可是焊接一段焊件后工件溫度升高了，就不容易控制熔池溫度和熔池大小，因此很難保證根部焊透和不出現焊瘤，所以，第一層很少采用，而用于第二層以后的焊接。

間斷滅弧法主要是通過控制燃弧和熄弧的時間，利用合理的運條動作來控制熔池溫度、熔池存在的時間，熔池開關及液態金屬層的厚度等，以獲得良好的反面成形和內部質量，但不論哪種焊法，就電弧對坡口熔化程度，又分為滲透填滿對口間隙。從表面上看，是根部成形但實質上坡口根部并沒有真正熔透，不能通過反面彎曲試驗，所以已不采用。一般都采用擊穿根部的焊法來實現單面焊雙面成形。

單面焊雙面成形的操作方法，不論對碳素鋼、低合金鋼或不銹鋼的焊接，以及采用直流電源或交流電源，盡管焊接性能有很大差別，但其操作要領是一致的，主要要控制以下3個方面。

 1、根部間隙裝配間隙要適當

在坡口角度合理的情況下，必須要有適當根部間隙，才能保證焊條送到根部，確保電弧透過背部一部分，熔透根部。為了易于做到透度均勻，一般根部間隙尺寸偏差應在1毫米左右。

根部間隙尺寸應相當于所用焊條直徑或大于直徑0.5~1.0毫米左右為宜。

根部間隙的大小和許多因素有關，應綜合考慮選擇。

①工件厚度，如焊件較薄、散熱較慢、焊件熱量不易散失，根部間隙就可以小些，較厚的焊件應適當大些，以利于根部熔透。

②工藝參數，焊接電流較小時，根部間隙應稍大，當焊工習慣使用較大電流操作時，根部間隙就應相應減小。

③焊接位置，平縫和橫縫的根部間隙可以小些，而對仰縫和立縫又需稍大些。

④鈍邊尺寸: 鈍邊大，根部間隙也要大些。

⑤焊接順序，根部間隙小的應先焊，根部間隙大的應后焊，此外還要考慮受熱膨脹等因素。

 2、坡口角度要適當，并要有一定尺寸的鈍邊。

坡口角度必須按“規則”和有關設計的技術條件規定進行坡口角度直接影響接頭質量和焊縫尺寸，必須選擇合理的角度，一般為“v”字形坡口60°~70°。

鈍邊是沿焊件厚度方向未開坡口的端面部分。根據工件厚度一般留有0.5~2.0毫米尺寸的鈍邊。如壁厚3毫米時，鈍邊應為0.5毫米，如壁厚在12毫米以上時，一般應為1.5毫米，最大不超過2毫米為宜，鈍邊太厚容易出現根部未焊透。太薄易被擊穿，出現較大的熔孔。

有了鈍邊，引弧后用電弧預熱工件的時間可以長些，預熱的范圍就可以大些，從而改善了焊接工藝條件，增加液體金屬的流動性，容易確保焊透。

有了鈍邊，可以承受較大的焊接電流，不會出現一引烯電弧就打穿根部的現象。有鈍邊容易控制熔池大小，有利于根部熔透。特別是仰焊位置，必須選用稍大電流才好操作，否則既無法成形也很難克服氣孔、夾渣等工藝缺陷。因此有一定尺寸的鈍邊是很必要的。

 3、采用擊穿焊法。

擊穿焊法，就是在焊接過程中，領先電弧的穿透力，熔化擊穿根部，確保根部焊透成形的一種焊接方法。

具體操作方法是: 引弧后，拉長電弧進行預熱(平焊預熱時間短，不十分明顯，對仰焊位置則是很明顯的)，當達到半熔化狀態時(即在電焊護目鏡下看到被預熱的坡口邊出現“汗珠”時約3~4秒鐘)，壓低電弧，熔化擊穿鈍邊，使之出現一個比對口間隙稍大的“熔孔”，從而保證熔敷金屬一部分過渡到焊縫根部及背面并與熔化的母材共同組成熔池。

隨焊條繼續熔化，擊穿的熔孔被焊上，此時采取適當的滅弧手法，使之冷卻形成焊縫。然后再擊穿、熔化鈍邊，再形成熔孔，再焊上以此往復達到背面焊縫成形。

熔孔形成即表示根部已焊透。熔孔尺寸的大小，即標志背面焊縫的尺寸。一般控制熔孔直徑為對口間隙的1.1~1.5倍左右。具體尺寸要根據工件厚度、焊接位置、規范參數及根部間隙、鋼種等諸因素綜合調整。一般先進行工藝試驗，摸索出規律后，再進行焊接，以保證焊接質量。

第二層以后的焊接采用連續焊法，要注意減少工藝缺陷，焊接電流要適中，對于碳素鋼和低合金鋼焊件，焊后要控制緩慢冷卻，為獲得組織性能好的接頭和為氣體逸出創造條件，對于奧氏體不銹鋼焊件，則要求選擇較小的焊接工藝規范，焊后自然冷卻或使之快冷，防止因過熱產生晶間腐蝕的傾向。

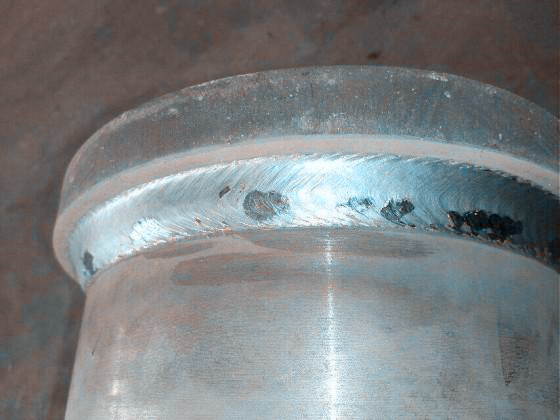

蓋面層(加強焊層)焊接時，應先進行“填平補齊”，使焊肉高低一致，并不超過坡口面，保留坡口輪廓，調整好焊接電流，一次蓋面，做到外型美觀。
