焊接知識課堂:焊接檢驗尺的使用與注意事項

作者:小編 時間:2025/3/17 16:45:28

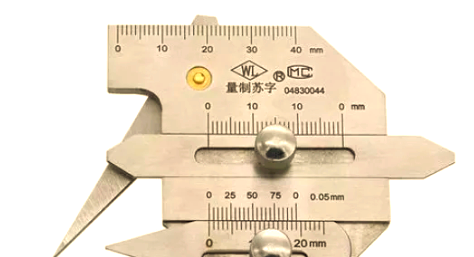

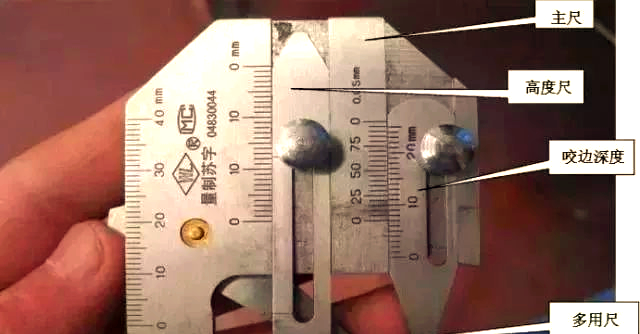

焊接檢驗尺由主尺、高度尺、咬邊深度尺以及多用尺四個精密部件精心組合而成,

旨在精確測量焊件的各種關鍵尺寸,如坡口角度、高度、寬度、間隙以及咬邊深度。


焊接檢驗尺,這一專為焊接檢驗而設計的工具,巧妙地融合了線紋和游標測量原理,成為檢驗焊接件各項尺寸的得力助手。

它能夠精準地測量焊縫的寬度、高度、間隙,同時還能測量坡口的角度以及咬邊的深度,為焊接質量的把控提供了有力的技術支持。

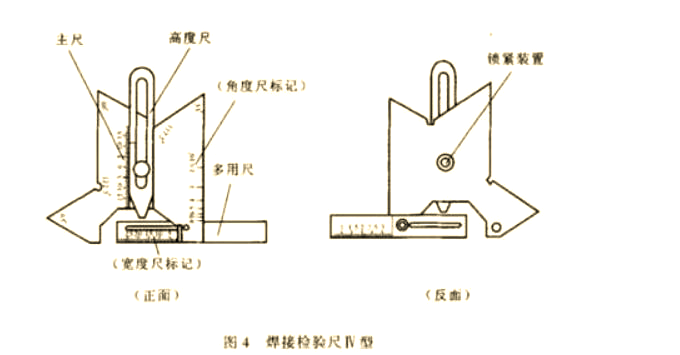

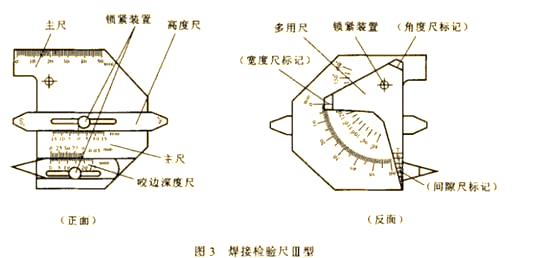

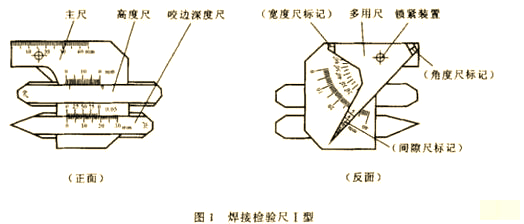

焊接檢驗尺的主要結構形式包括Ⅰ型(圖1)、Ⅱ型(圖2)、Ⅲ型(圖3)和Ⅳ型(圖4)。

焊接檢驗尺的測量范圍與關鍵技術參數概覽:
在焊接過程中,焊接檢驗尺發揮著至關重要的作用。其測量范圍廣泛,能夠適用于不同類型的焊接需求。同時,該工具還具備一系列關鍵技術參數,確保了測量的準確性與可靠性。通過使用焊接檢驗尺,可以有效地提升焊接質量,降低不良品的產生。

掌握焊接檢驗尺的使用技巧

在焊接過程中,焊接檢驗尺是不可或缺的測量工具。為了充分發揮其作用,我們需要熟悉并掌握其使用方法。通過正確使用焊接檢驗尺,我們可以更準確地評估焊接質量,及時發現并糾正問題,從而提高整體焊接工作的效率和質量。
1、測量平面焊縫高度
將咬邊尺調整至零位并固定螺絲,隨后使高度尺與焊點相接觸,高度尺的讀數即代表焊縫的高度。


2、測量角焊高度

將高度尺的一側緊貼焊件,另一側則與焊縫邊緣接觸,滑動高度尺以使其與焊件的另一側相接觸,此時高度尺上的指示線所指示的數值即為角焊的高度。


3、角焊縫的測量

在45°角位置找到焊點,這就是我們要測量的角焊縫厚度。將高度尺的主體工作面緊貼焊件,并確保高度尺與焊點滑動接觸,此時高度尺上的讀數即為焊縫的高度。


4、測量焊縫咬邊深度

首先,將高度尺調零并擰緊螺絲,以確保測量的準確性。接著,利用咬邊尺來測量焊縫的咬邊深度,并讀取咬邊尺上的指示值,該值即為咬邊的深度。


5、測量焊縫寬度

將主體測量角緊貼焊縫一側,隨后旋轉多用尺的測量角使其緊貼焊縫另一側,此時,多用尺上的指示值即為焊縫的寬度。

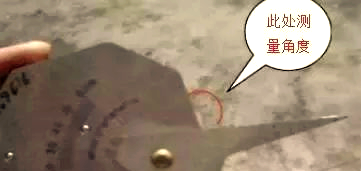

6、測量焊件坡口角度
根據所需坡口角度,結合主尺與多用尺進行測量。觀察主尺工作面與多用尺工作面所夾角度,同時參考多用尺上的指示線,即可得出坡口角度的數值。


7、測量焊縫寬度

將主體測量角緊貼焊縫的一側,隨后旋轉多用尺的測量角使其緊貼焊縫的另一側,此時,觀察多用尺上的指示值,即可獲得焊縫的寬度。


8、測量裝配間隙

將多用尺插入兩焊件之間,直接讀取間隙尺上的指示值,即可得到裝配間隙的具體數值。


焊接檢驗尺的維護與保養

在使用焊接檢驗尺后,為了確保其準確性和長期使用,需要進行適當的保養。這包括定期清潔尺身,檢查并緊固螺絲,以及確保存儲環境的干燥和清潔。通過這些措施,可以延長焊接檢驗尺的使用壽命,并保持其測量結果的準確性。
為確保焊接檢驗尺的精度和準確性,建議單獨存放,避免與其他工具混放導致變形、劃傷或刻線模糊。
